光谷企业突破半导体光刻胶技术
AI导读:
光谷企业武汉太紫微光电科技有限公司推出T150 A光刻胶产品,通过半导体工艺量产验证,实现配方全自主设计,有望开创国内半导体光刻制造新局面。
据中国光谷公众号最新消息,光谷地区的一家企业在半导体专用光刻胶技术上取得了重要进展。武汉太紫微光电科技有限公司(简称“太紫微公司”)成功推出了T150 A光刻胶产品,并通过了半导体工艺量产验证。

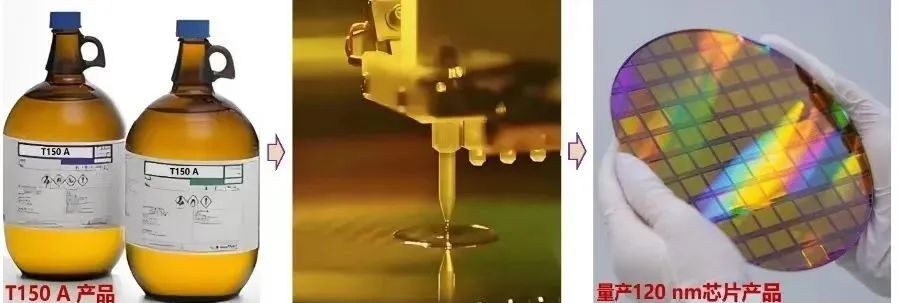

这款T150 A光刻胶产品由太紫微公司全自主设计配方,其性能对标国际头部企业主流KrF光刻胶系列。在光刻工艺中,T150 A的极限分辨率达到了120nm,工艺宽容度更大,稳定性更高,坚膜后烘留膜率表现出色,对后道刻蚀工艺也更为友好。验证结果显示,T150 A在密集图形经过刻蚀后,下层介质的侧壁垂直度表现优异,优于国外同系列产品UV1610。
据了解,太紫微公司成立于2024年5月,由华中科技大学武汉光电国家研究中心团队创立,专注于半导体专用高端电子化学品材料的开发。此次T150 A光刻胶产品的成功推出,不仅展示了太紫微公司在光刻胶技术上的创新实力,也为国内半导体产业的发展注入了新的活力。
太紫微公司企业负责人、英国皇家化学会会员、华中科技大学教授朱明强表示,他们团队将继续发展一系列应用于不同场景下的KrF与ArF光刻胶,为国内相关产业带来更多惊喜。同时,太紫微公司还将为材料的分析与验证提供最全面的手段,为半导体制造开辟新型先进光刻制造技术。
太紫微公司的外聘专家顾问向诗力博士也表示,无论是从国内半导体产业崛起的背景来看,还是从摩尔定律演变的规律展望未来,光刻领域都会有很多新技术、新企业涌现。但拥有科技创新的力量是存活下去的必要前提,太紫微公司在这方面已经迈出了坚实的一步。
(文章来源:证券时报网)
